Uno de los factores principales para la elección de palpadores y accesorios es el tipo d e material con el que están fabricados, la elección de un tipo de material en especial puede influir significativamente en resultados obtenidos en las mediciones.
La determinación de cierto tipo de material para accesorios y palpadores debe contemplar aspectos como:
- Tipo de CMM
- Tipo de sensor de palpado
- Material de la pieza de trabajo
- Condiciones ambientales
- Estrategia de medición
Tipo de CMM y sensor
Cada cabezal y/o sensor tiene especificaciones técnicas que delimitan la longitud vertical y horizontal que son capaces de soportar, además del peso; por lo que la elección de los accesorios debe ir considerando la longitud que tiene disponible y que el tipo de material no sea pesado al grado de comprometer la integridad del sensor.
Material de la pieza
Identificar el tipo de material o aleación de la pieza para determinar el material de bola del palpador mas optimo para realizar palpado individual o escaneo.
Condiciones ambientales
Si la CMM se encuentra instalada en piso y no en un laboratorio, los coeficientes térmicos de expansión de los materiales afectaran los resultados sino se elige correctamente el tipo de material.
Estrategia de medición
Establecer que tipo de estrategias realizada mayormente el palpador; escaneo o palpado induvial, puesto que una exige mas desgaste que el otra.
Palpadores y accesorios
Los materiales afectan principalmente a la bola del palpador y a los vástagos y accesorios que se empleen para construir las diferentes configuraciones de medición.

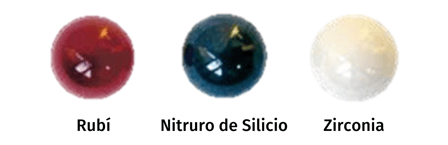

Material de bola del palpador
Los tipos de material principales en el mercado son:
Rubí
Es Ideal para la mayoría de las aplicaciones estándar a excepción de piezas de aluminio, las partículas se tienen a depositan en la bola, especialmente cuando se realizan barridos en la pieza.
Si se usa con piezas con composición de aluminio se recomienda limpiar la bola del palpador de forma regular, para evitar la acumulación de las partículas.
Nitruro de silicio
Es similar al rubí en cuanto a sus propiedades técnicas y no presenta atracción por el aluminio, lo que lo hace ideal para escanear superficies de este tipo de material.
Zirconia
La naturaleza del material lo hace perfecto para escanear las superficies de piezas abrasivas, como las piezas de fundición.

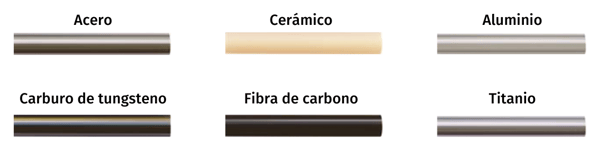

Material de los accesorios
Los codos y vástagos se fabrican de seis principales materiales:
Acero
- Disponible a partir de diámetros de bola de 2 mm o más.
- Longitudes de hasta 30 mm.
- Ofrecen la relación rigidez / peso óptima.
Cerámico
- Disponible en diámetros de bola superiores a 3 mm
- Longitudes de hasta 30 mm.
- Rigidez comparable al acero.
- Más ligero que el carburo de tungsteno.
Carburo de tungsteno
- Disponible en diámetros de bola de 1 mm o menos.
- Longitudes de hasta 50 mm.
- Longitudes mayores comprometen la fiabilidad.
Fibra de carbono
- Peso menor al carburo de tungsteno.
- Adecuado palpadores largos.
- Estabilidad térmica.
Aluminio
- Material muy ligero.
- Ideal para extensiones.
- Estable en entornos controlados.
Titanio
- Material muy ligero.
- Ideal para extensiones.
- Buena rigidez a la flexión.
- Térmicamente estable.
