Crear un programa de medición
Un programa de medición de CMM (Máquina de Medición por Coordenadas) es un conjunto de instrucciones o comandos que se utilizan para guiar la máquina en la realización de una serie de mediciones y capturar los datos necesarios para evaluar las características dimensionales de una pieza.
Estos programas se crean utilizando un software de medición específico que permite programar y controlar la CMM de manera automática.
Compontes de un programa
Crear sistema de alineación
Para crear la alineación de tu programa, lo primero es palpar o extraer los elementos de medición que son tus datums acorde al dibujo.
Posteriormente es definir como restringirán los grados de libertad de la pieza, tanto rotacionales como traslacionales. Lo que permitirá definir un origen (sistema de coordenadas) en la pieza.
Crear cubo de seguridad
La definición de los planos de seguridad, permite a Calypso gestionar las trayectorias, movimientos y desplazamientos.
Mediante el cubo de seguridad puedes definir la dirección de entrada y salida desde donde accede el palpador para hacer la inspección de cada elemento de medición.
Si se usa CAD se puede crear a partir del mismo, de lo contrario se debe crear de forma manual.
Inspeccionar elementos
Una vez que se identifique que elementos de la pieza se desea medir, acorde a los requerimientos del dibujo.
Se procede a palpar físicamente si es programación con pieza física cada elemento que será necesario para calcular las cotas solicitadas
O extraer cada elemento si es programación a partir del modelo CAD. Para cada elemento de medición establecer la estrategia de medición y los datos de seguridad.
Reportar características
Una vez medidos los elementos que comienza a reportar las cotas que haya solicitado el dibujo (tolerancias dimensionales y geométricas).
Se reportan las propiedades de cada elemento que se midió, pueden ser:
- Diámetros
- Distancias
- Posición verdadera
- Evaluaciones de forma
- Etc.

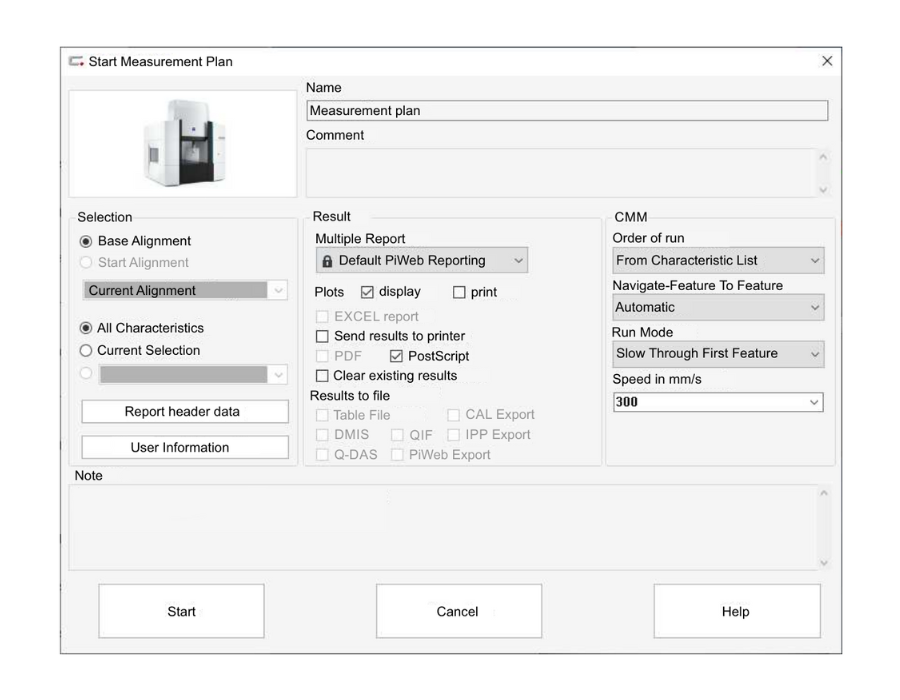

Ejecutar programa
Una vez que se haya finalizado la programación de la pieza, se procede a verificar la ejecución de forma automática del programa (CNC).
La primera vez que se corre un programa de medición siempre es recomendable ejecutarlo despacio para evitar en lo medida de lo posible alguna colisión o daño de algún componente o accesorio.
Si hay algo que ajustar, detienes la ejecución, ajustar y vuelves a probar.
Reporte de medición
Una vez terminada la ejecución del programa, se puede generar el reporte de medición de la pieza. El reporte contendrá la información de todas las características que se hayan reportado dentro del programa.
El formato estándar del reporte es en PDF, pero puede generar otros formatos de salida con los resultamos de la medición.
